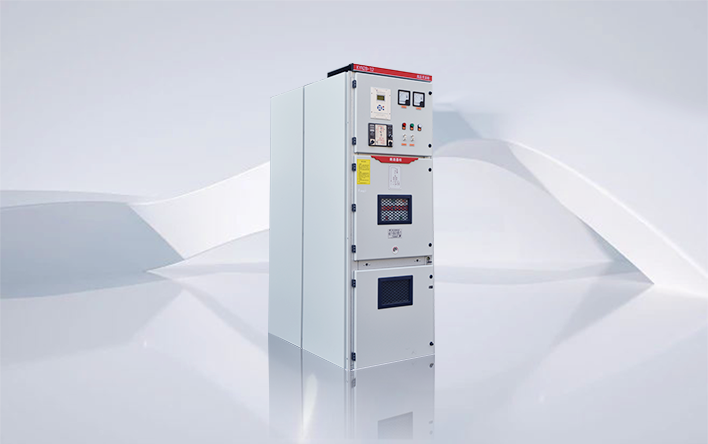

KYN28-12型高壓開關柜是額定電壓3～12kV，三相交流50Hz單母線、單母線分段及雙母線系統的成套配電裝置。用于發電廠、電力系統和工礦企業變電所受電、配電及高壓電動機起動等，實現對用電設備的控制、保護和監測。
該系列開關柜滿足GB/T 3906-2020、IEC298等標準的要求，并且具有 “五防”閉鎖功能。本產品吸取了國內外同類產品的優點，結構緊湊、安全可靠、維修方便，是現代化電網配置與改造中的理想產品。
1、環境溫度：-5℃ ～+40℃，24h內平均溫度不高于+35℃。
2、相對濕度：日平均值不大于95％，月平均值不大于90％。
3、海拔高度：不超過1000m。
4、地震烈度：不超過8度。
5、安裝地點：室內，無火災、爆炸危險化學腐蝕，無劇烈震動及沖擊。
注：若有特殊使用條件，請在訂貨時與我公司聲明和協商。
項目 | 單位 | 數據 | |
額定電壓 | kV | 3、6、10 | |
額定電流 | A | 630 1250 1600 2000 2500 3150 4000 5000 | |
額定頻率 | Hz | 50 | |
額定短時耐受電流 | kA | 20 25 31.5 40 | |
額定峰值耐受電流 | kA | 50 63 80 100 | |
額定工頻耐受電壓 | 極間、極對地 | kV | 42/1min |
斷口間 | kV | 48/1min | |
額定雷電沖擊耐受電壓 | 極間、極對地 | kV | 75 |
斷口間 | kV | 85 | |
額定短路持續時間 | s | 4 | |
防護等級 | / | 外殼IP4X，隔室間IP2X | |
1、柜體采用敷鋁鋅板經CNC機床，使用多重折彎工藝加工之后栓接而成。
2、所有的操作均在柜門關閉狀態下進行，防護等級高，可防止雜物和蟲害侵入。
3、有效的“五防”閉鎖，防止誤操作。
4、可配用VS1及VD4型真空斷路器。
5、更換斷路器簡單，手車互換性好。
6、電纜室空間充裕、可連接多根電纜。
7、斷路器室和電纜室可分別加裝加熱器，防止凝露與腐蝕的發生。
